31条指令单周期cpu设计(Verilog)-(四)数据输入输出关系表

说在前面

• 开发环境：Vivado
• 语言：Verilog
• cpu框架：Mips
• 控制器：组合逻辑

表格作用

• 这张表用于设计整体的数据通路图 （在第二篇中已经给出来了），而总数据通路图是用于设计Verilog代码整体结构的。

设计流程

• 在上一篇文章中分析了每一条指令的具体数据通路图 ，由于篇幅问题没有将单条指令的数据输入输出关系列举出来，所以就在这里整合一下 （反正单条的数据通路图都有了）

步骤

• 将31条指令涉及到的所有部件作为表头，首列为指令；RF为寄存器堆；

  指令	PC	NPC	IM	RF	ALU		EXT16	EXT5	EXT18	ADD		II		DMEN		EXT1	ADD8
  				WData	A	B				A	B	A	B

• 根据上一节内容，将每条指令各个部件的输入填入表格，未涉及的为空；NPC表示部件NPC的输出，其他同理；Rs\Rt为寄存器堆的两个输出

  指令	PC	NPC	IM	RF	ALU		EXT16	EXT5	EXT18	ADD		II		DMEN		EXT1	ADD8
  				WData	A	B				A	B	A	B
  add	NPC	PC	PC	ALU	Rs	Rt

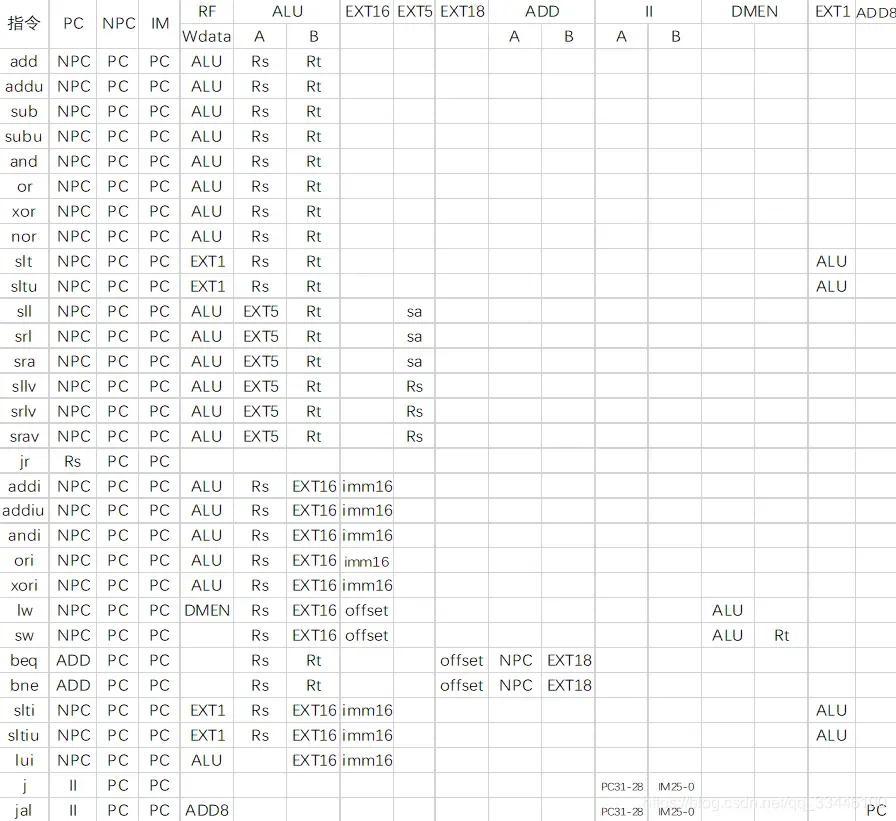

• 得到表格 表中的imm16、offset等请根据指令的具体描述理解
  例如addi中的imm16，参考第二篇中：

  Bit#	31..26	25..21	20..16	15..0
  I-type	op	rs	rt	immediate
  addi	001000	rs	rs	immediate(-~+)	addi $1,$2,100


  又如lw中的offset：

  Bit#	31..26	25..21	20..16	15..0
  I-type	op	rs	rt	immediate
  lw	100011	rs	rt	immediate(-~+)	lw $1,10($2)
